ChirpStack服务器

chirpstack 使用说明

注意事项

• 默认用户名和密码为admin；
• 现以建立一个网关和网关下一个设备为例；
• *号表示必填，其他可根据教程不填；
• 未显示设置可不填或默认值0；
• 前提工作：确保网关和设备相关设置都已完成

Dashboard

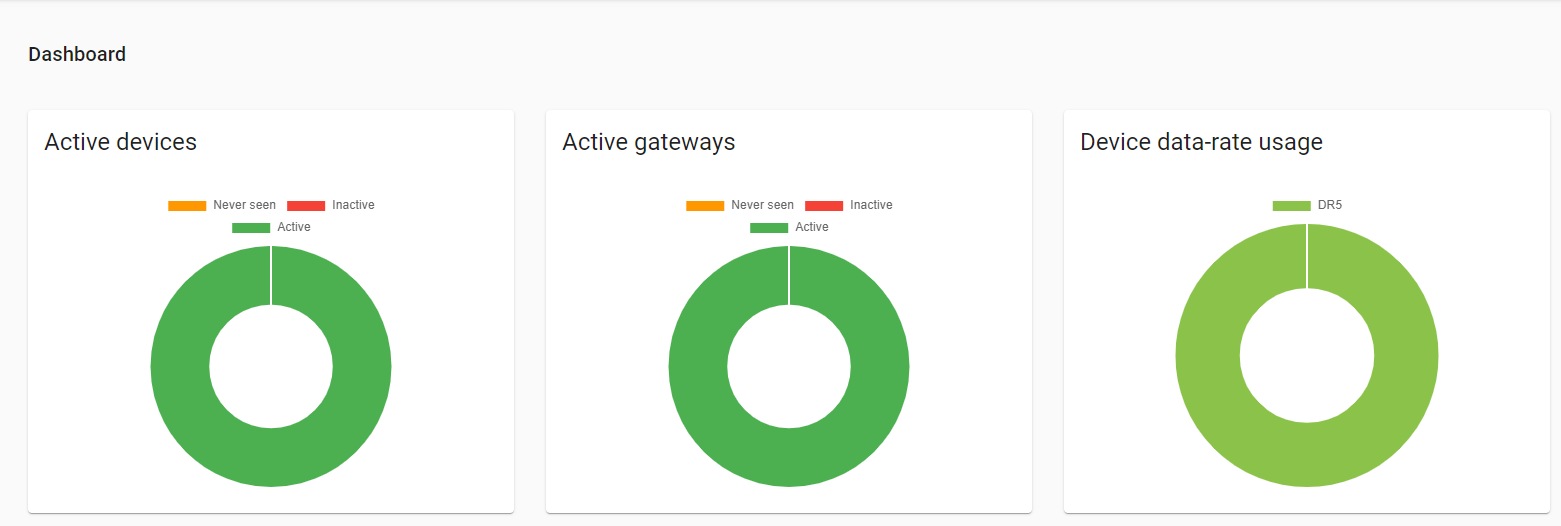

当密码正确进入的界面即为dashboard界面，可查看网关和设备数量和在线情况，如图所示：

Network-servers

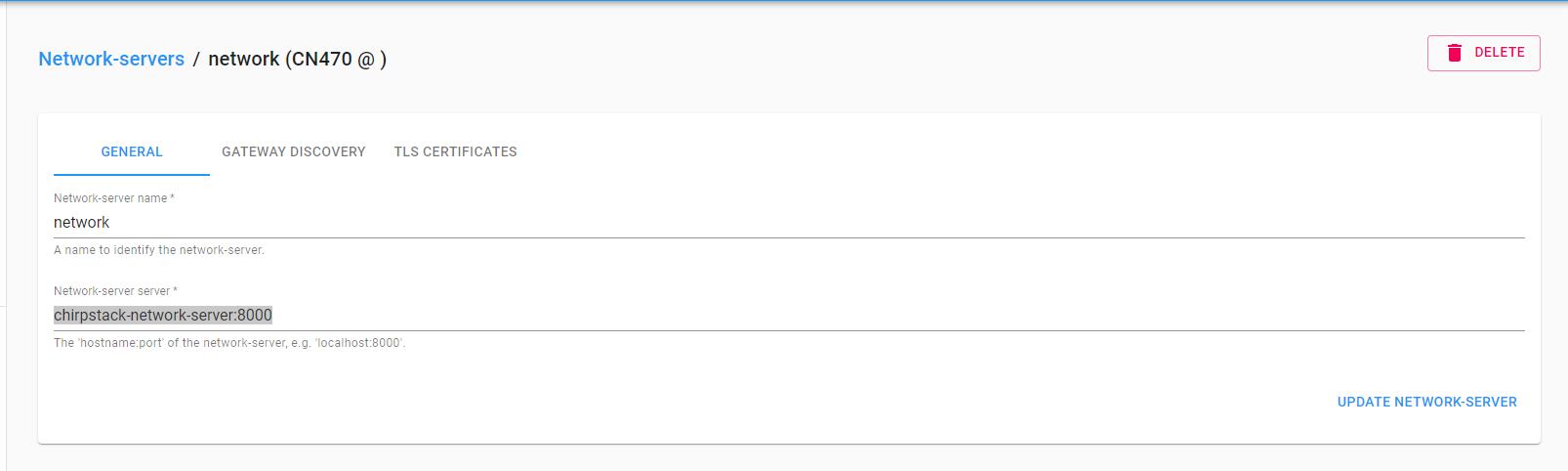

填写网关网络服务端口号，名称可修改，服务端口号固定为chirpstack-network-server:8000；最后点击“UPDATE NETWORK-SERVER”
如图所示：

• 其中图中所示470特指中国所使用Lorawan频率范围，为470M-510MHz；实际本配套使用网关频率为490M附近频段

Service-profiles

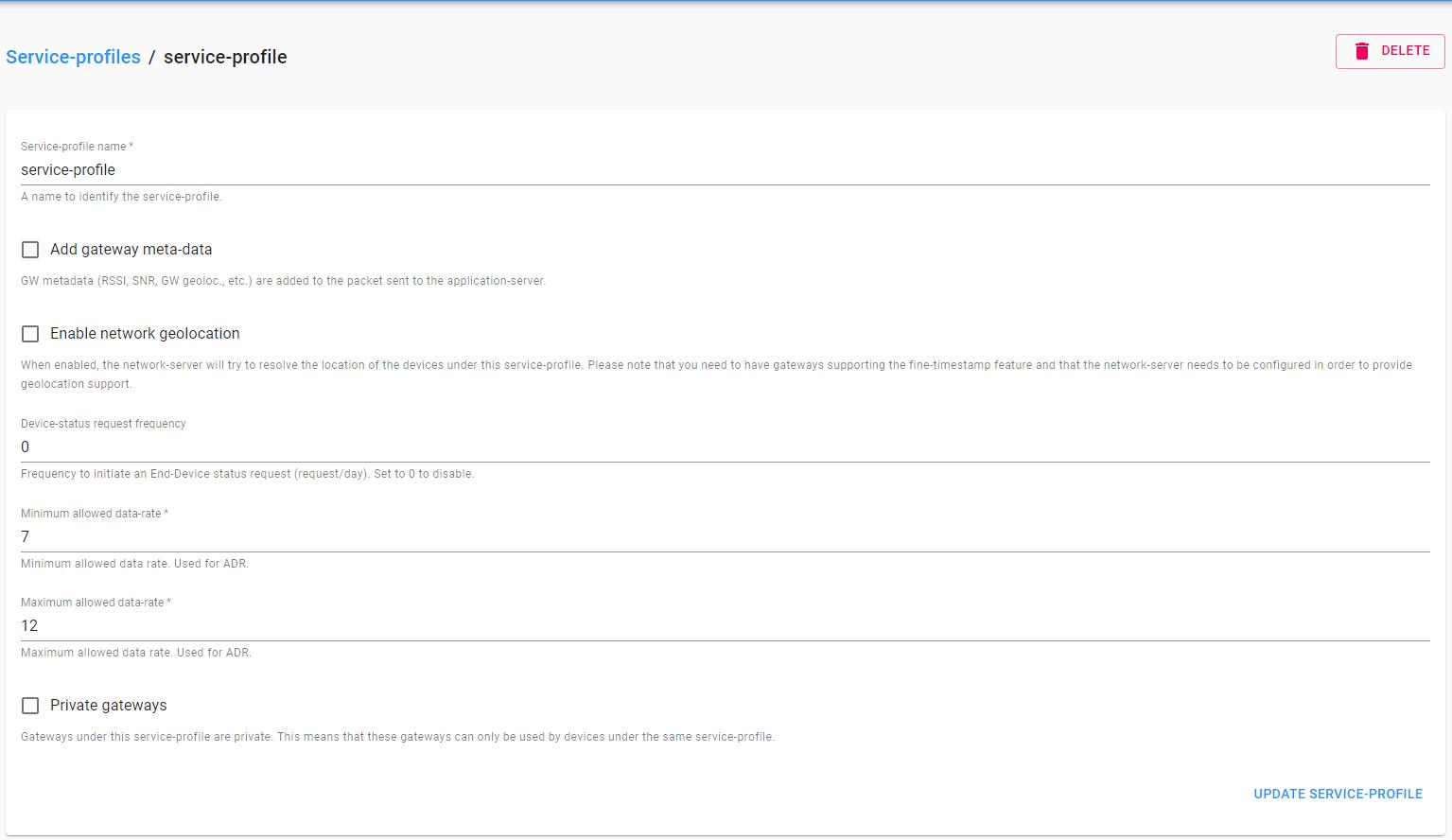

用于设备所依托的服务设置；最后点击“UPDATE SERVICE-PROFILE”；
如图所示：

• 其中data-rate数据传输速率最小为7，最大为12;为中国区Lorawan所使用的传输速率范围，为固定值；

Device-profiles

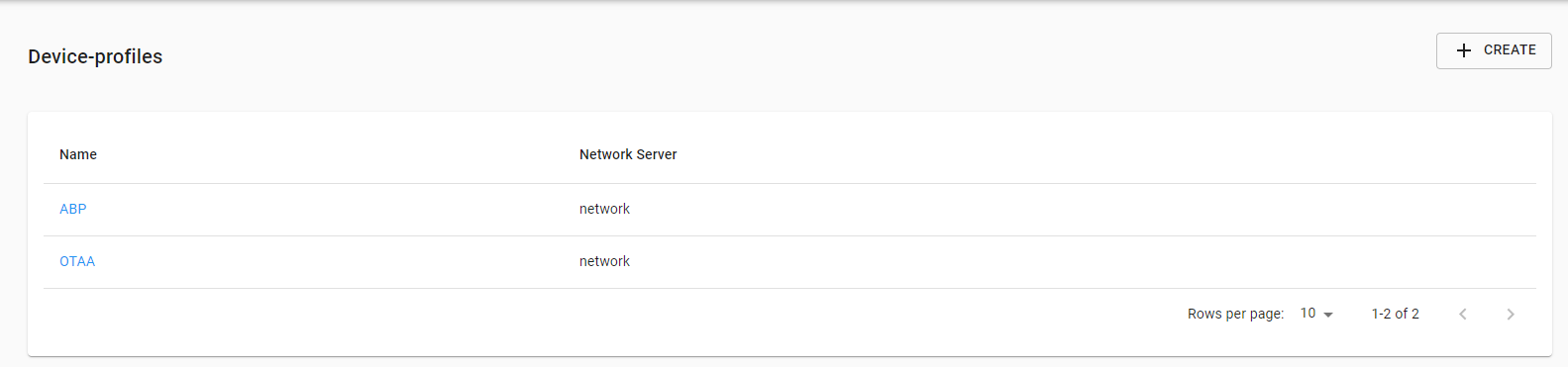

设备侧写，相当于设备模型，这里建立两个，一个为OTAA，一个为ABP； 如图所示：

• OTAA，ABP为Lorawan设备入网方式，满足不同设备入网方式

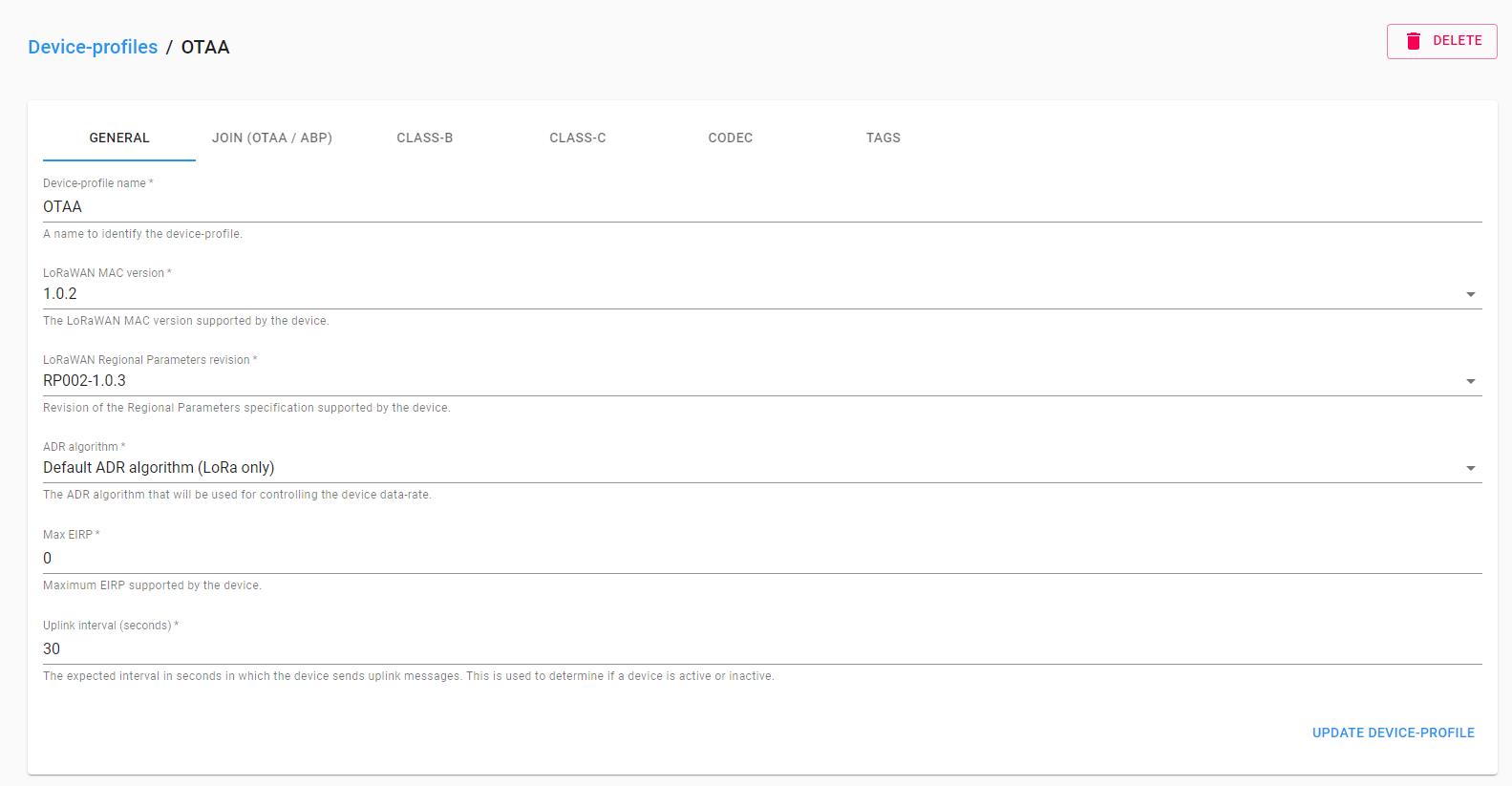

OTAA

• name建议设置成OTAA；
• MAC version建议为1.0.2；
• Regional Parameters revision建议为RP002-1.0.3；
• ADR algorithm为默认算法；
• Max EIRP为0，表示没有限制；
• Uplink interval建议为30s，表示设备心跳； 如图所示：

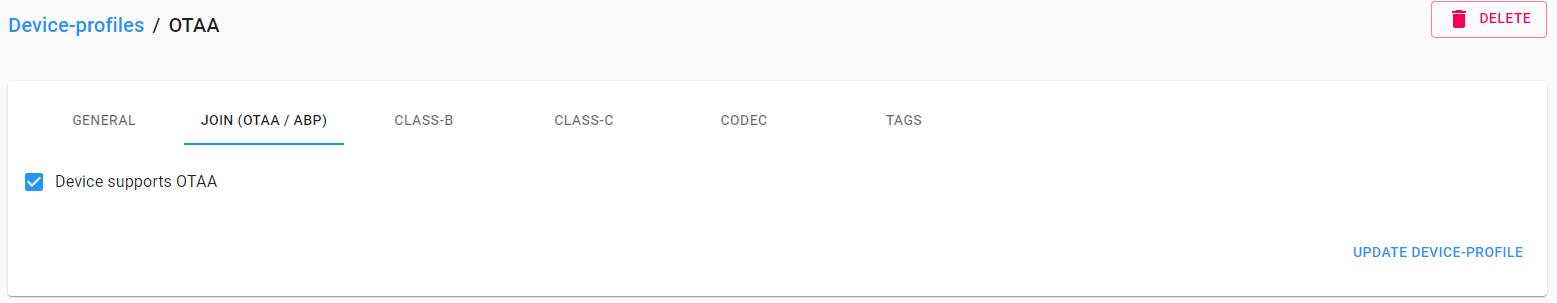

  在JOIN(OTAA/ABP)选项卡中勾选“Device supports OTAA”；一定要勾选；一定要勾选；一定要勾选；
• 若不勾选，默认为ABP入网；
  如图所示：

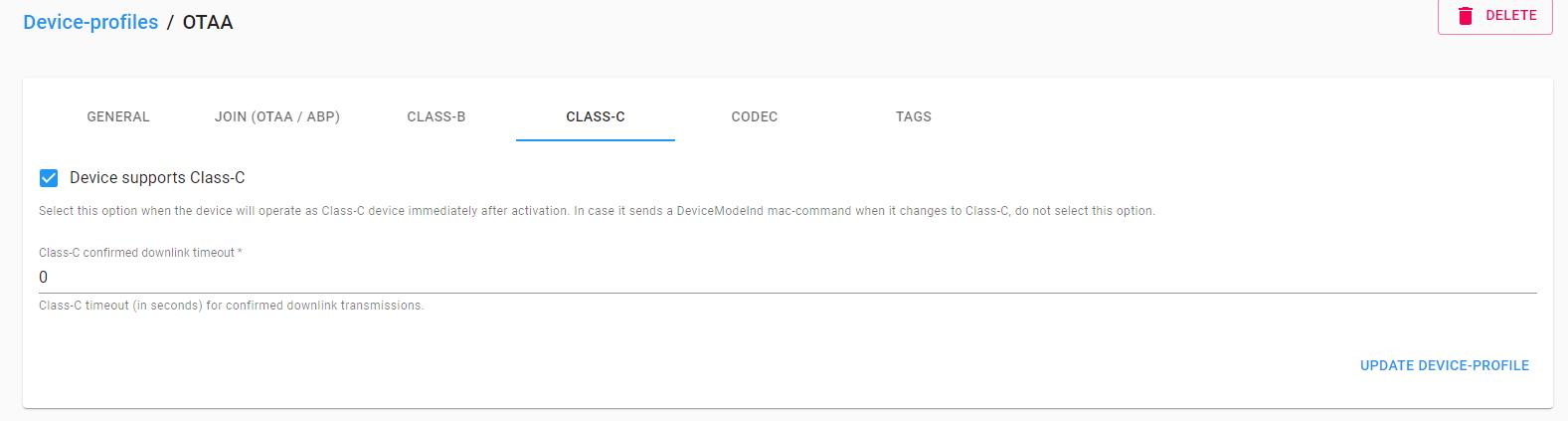

• 在CLASS-C选项卡中，勾选“Device supports Class-C”；
• confirmed downlink timeout可以为零；
• 最后点击“UPDATE DEVICE-PROFILE”;
  如图所示：


ABP

• 与OTAA设置区别：在JOIN(OTAA/ABP)选项卡中无需勾选“Device supports OTAA”；

Gateways

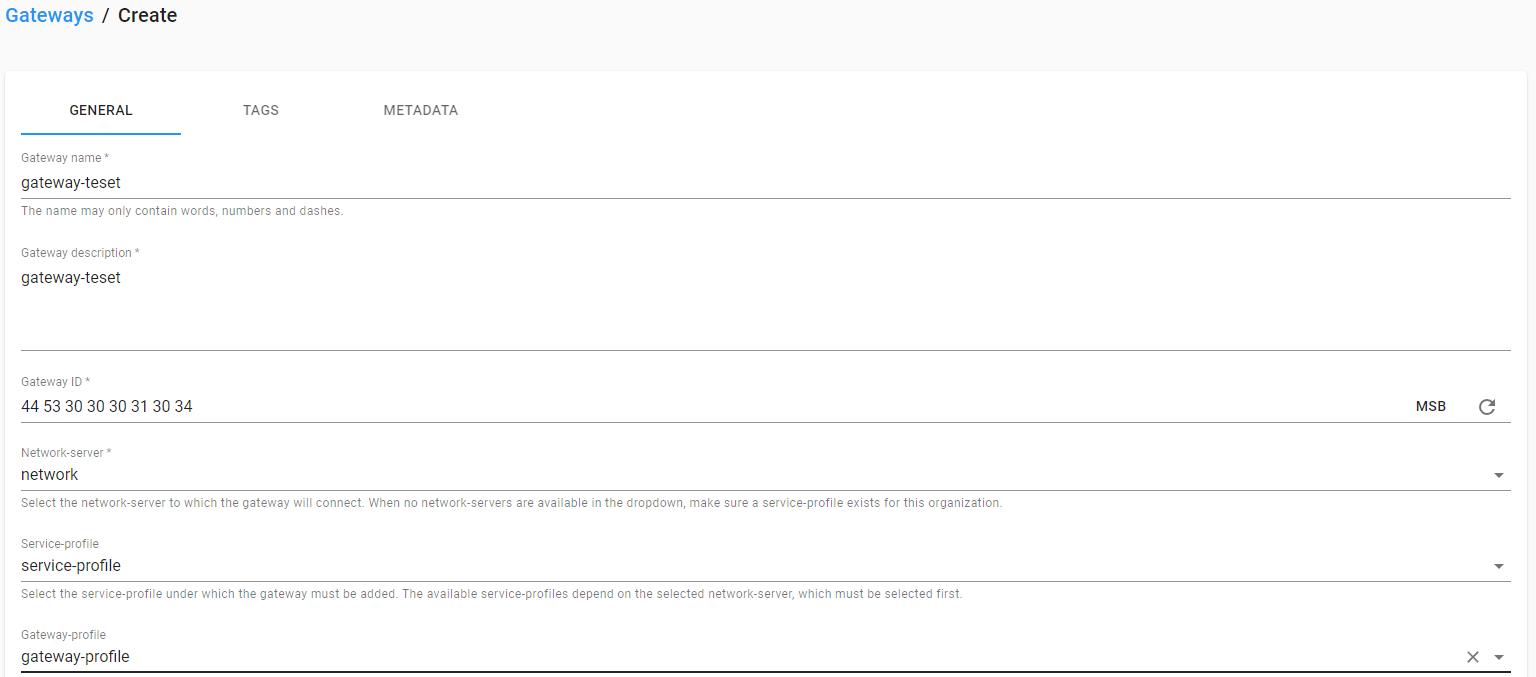

• 网关名称和描述用户自定义；
• ID为网关设置的ID，必须与要相连网关的ID一致，且唯一；这里为Airtou网关ID案例；

• 有下拉框的，选择所需要的服务及模型；
• 其他为默认值或不填；
• 最后点击“CREATE GATEWAY”；
  如图所示：

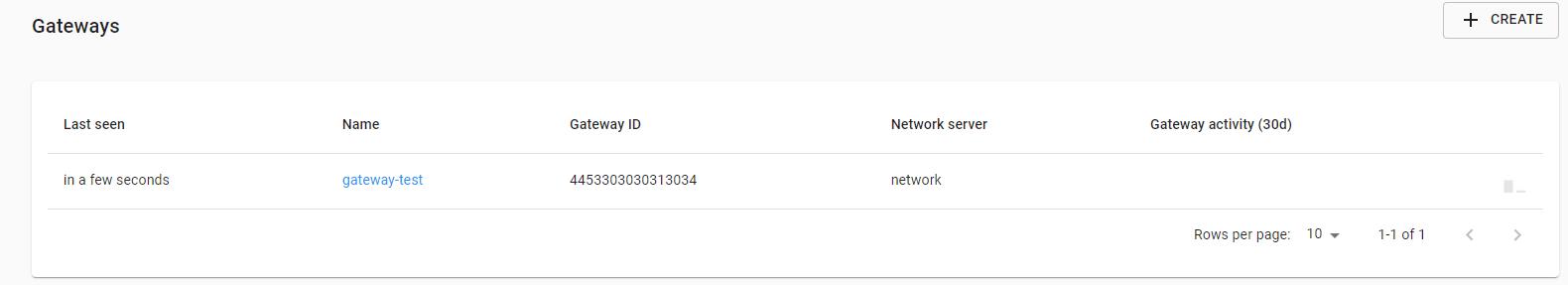

• 最终显示如图所示或dashboard所示，即为网关上线成功；具体上线步骤请参考网关使用说明；


Applications

在这个里面创建应用分组-创建设备-激活设备；

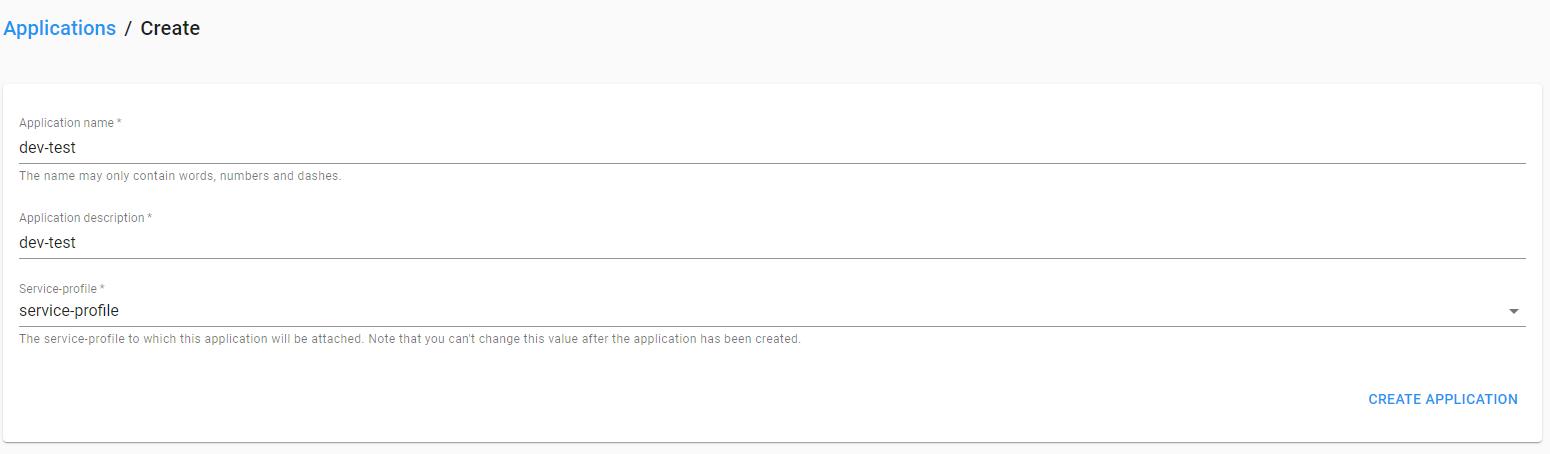

• 创建Application，最后点击“CREATE APPLICATION”，如图所示：

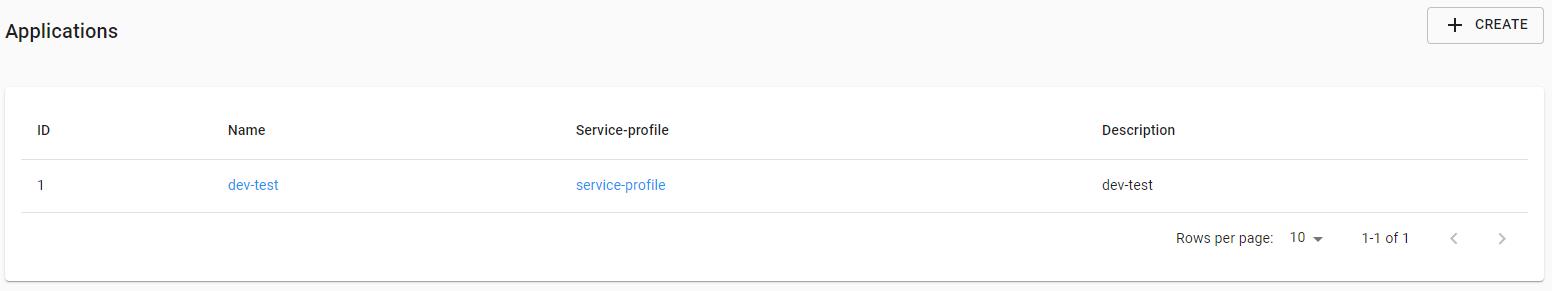

• 创建成功后，如图所示：

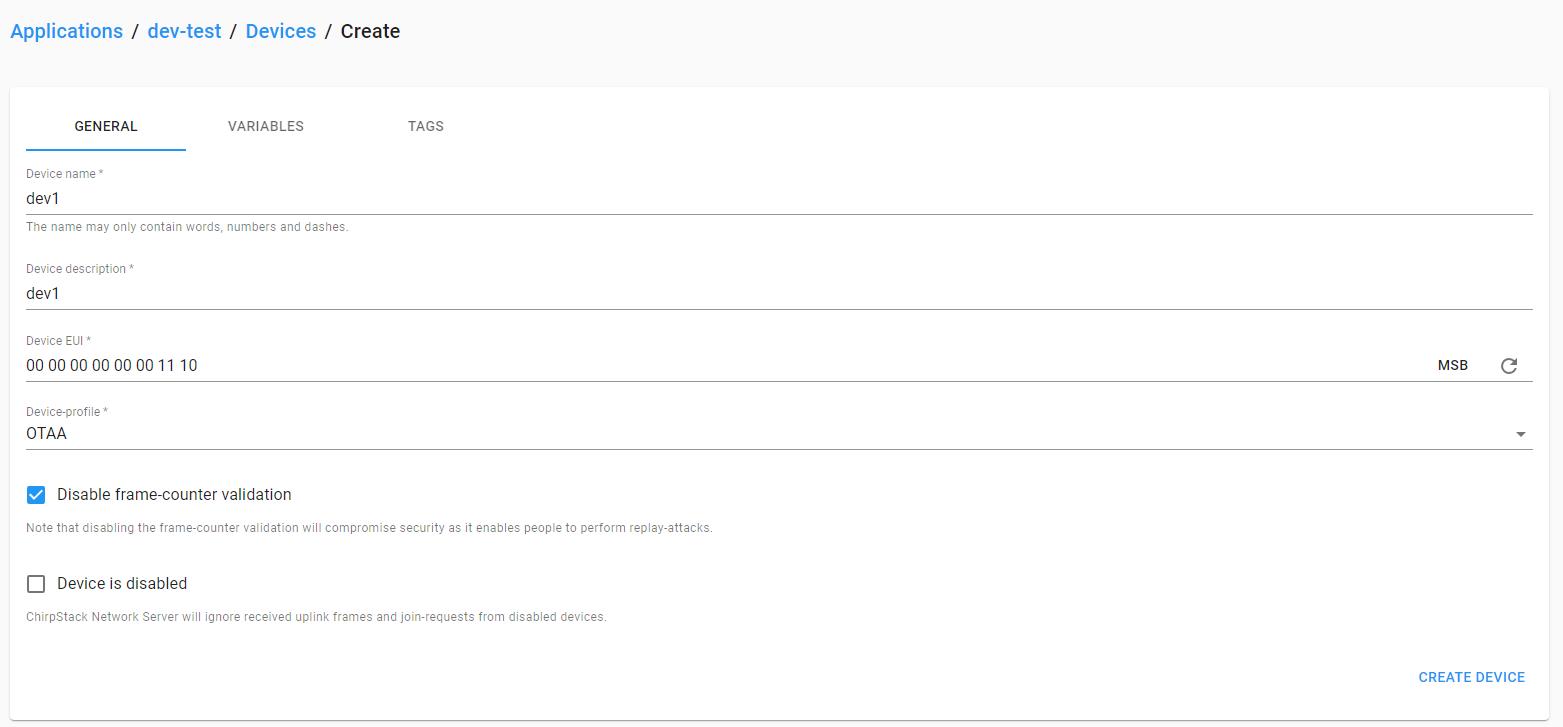

• 点击application name进入，进行设备创建，如图所示：

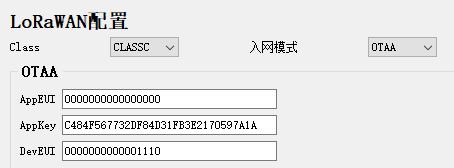

• 设备EUI必须一致，且唯一；这里为485转lorawan的转换器案例；

• Device-profile选择根据设备不同入网方式进行选择，这里设备为OTAA入网方式；
• Disable frame-counter validation 建议勾选，有些设备重新上电后，fcnt计数会重头开始，导致数据上报错误，将此项勾选，会避免此错误；
• 点击“CREATE DEVICE”即为设备创建成功； 点击相应的Device name，进入设备配置，进行设备激活：

OTAA激活

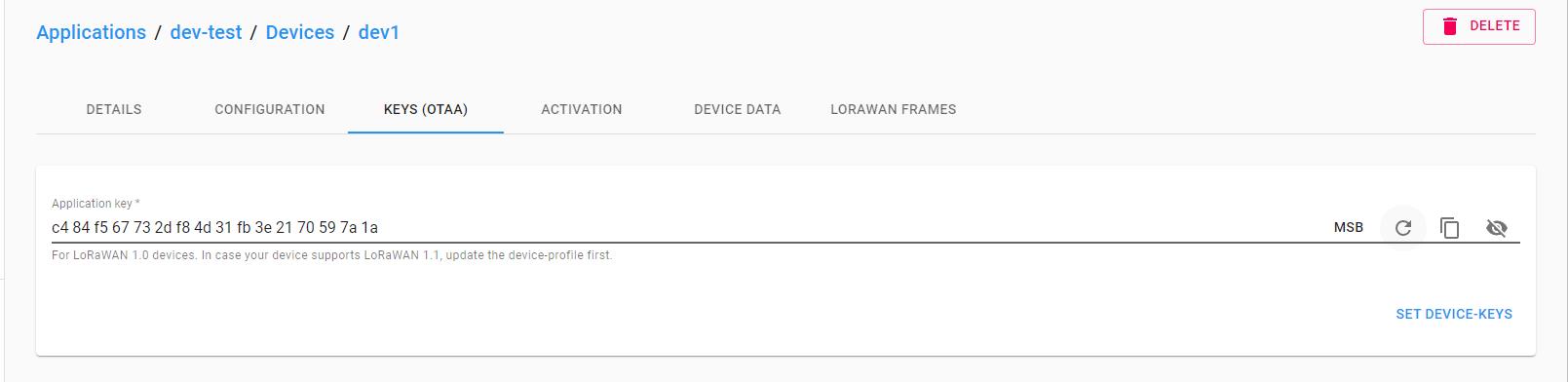

• 打开KEYS（OTAA）选项卡，将上图中485转lorawan转化器中App key填入；
• 点击“SET DEVICE-KEYS”等待设备自动上线； 如图所示：


ABP激活

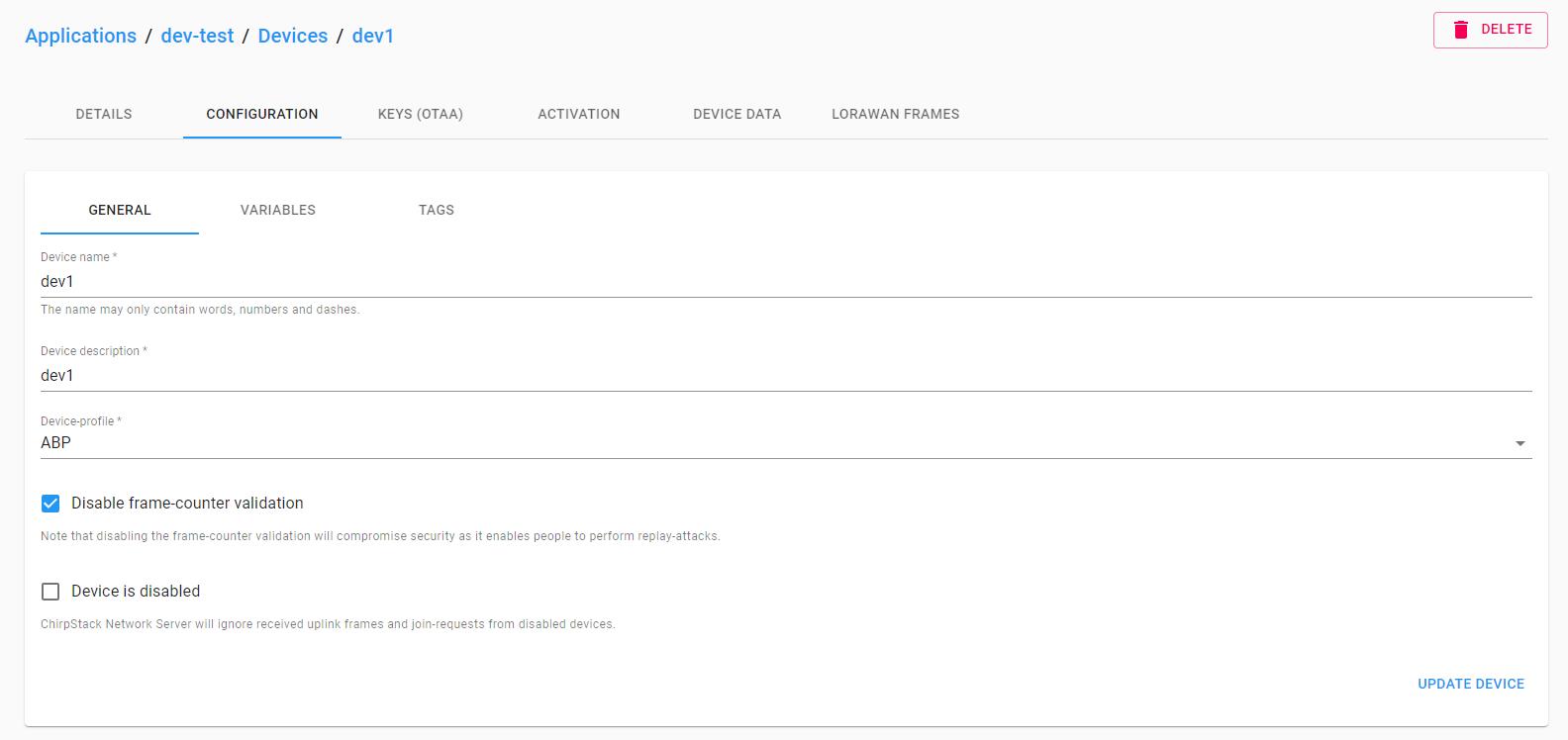

• 在创建设备时或重新设置设备ABP入网，点击“UPDATE DEVICE”确保CONFIGURATION选项卡中为ABP，如图所示：

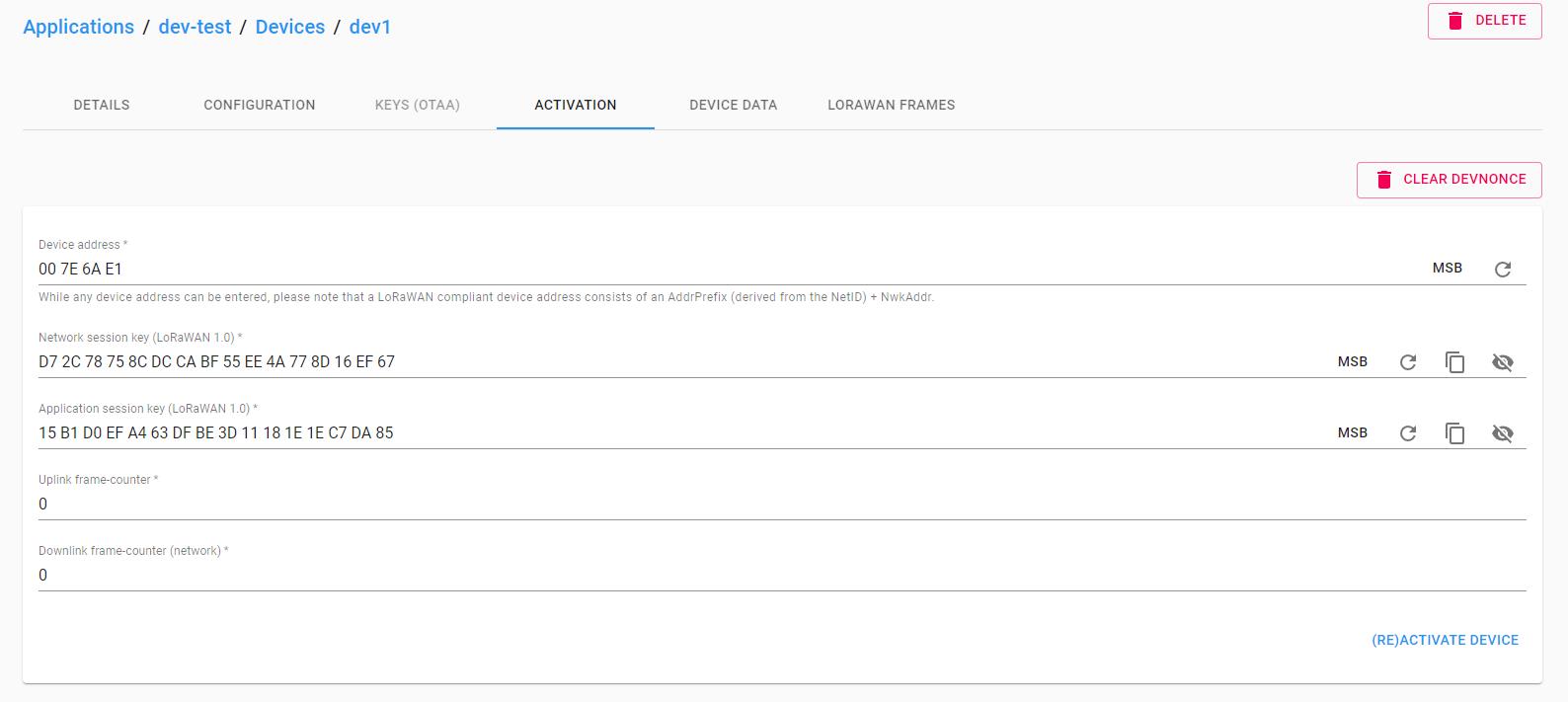

• 进入ACTIVATION选项卡，填写或修改相关信息；
• Device address为入网后设备唯一识别码；Network session key为设备和chirpstack通讯时的加密信息；Application session key为chirpstack将设备进行分组的组员识别信息；

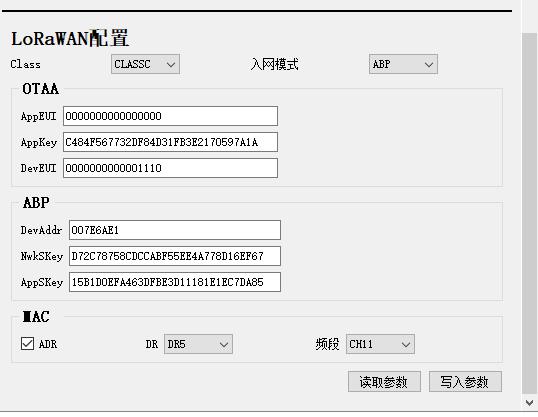

• 以485转lorawan设备为例，此信息如图所示，注意设备入网方式也应该为ABP：

• 将设备信息悉数填入chirpstack设备ABP信息，可以点击小眼睛图标进行信息显示及修改；最后点击“（RE）ACTVATE DEVICE”如图：


设备激活

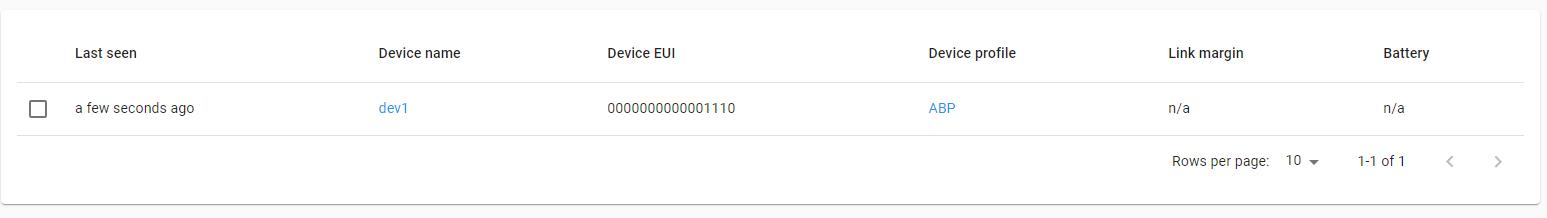

刷新网页，显示如下界面，即为设备激活成功：

• 目前按照操作，可以新建多个网关，在多个app下新建多个设备；并将其所有设备激活；
